Ей там! Като доставчик на 3S батерии често ме питат как да измервам състоянието на заряд (SOC) на тези батерии. Това е решаващ аспект, особено за тези, които разчитат на нашите11.1v 10000mah липо батерия,11.1V 6000mAh Lipo Battery, или11.1V 5000mAh Lipo Battery. И така, мислех, че ще споделя някои прозрения по тази тема.
Първо, нека разберем какво е 3S батерия. "3S" стои за 3 клетки последователно. В литий - полимерна (LIPO) батерия, всяка клетка обикновено има номинална напрежение около 3,7 V. И така, 3S батерия има номинална напрежение около 11,1V (3 x 3.7V). Състоянието на заряда е основно колко енергия е оставена в батерията в сравнение с пълния му капацитет.
Измерване на напрежението
Един от най -простите начини за измерване на SOC на 3S батерия е чрез измерване на неговото напрежение. Когато 3S Lipo батерия е напълно заредена, напрежението му може да стигне до около 12,6V (4.2V на клетки x 3 клетки). Докато батерията се зарежда, напрежението пада. Когато достигне около 9V (3V на клетки x 3 клетки), той се счита за почти напълно изхвърлен.
Можете да използвате мултицет за измерване на напрежението. Просто задайте мултицета на настройката на постояннотоковото напрежение и свържете положителните и отрицателните проводници към съответните клеми на батерията. Важно е обаче да се отбележи, че самото напрежение не винаги е перфектен показател за SOC. Връзката между напрежението и SOC може да бъде повлияна от фактори като температурата на батерията, скоростта на разряд и нейната възраст.
Например, ако измервате напрежението веднага след висок ток, напрежението може да е по -ниско от действителния SOC поради вътрешното съпротивление на батерията. Така че, най -добре е да оставите батерията да почива за известно време, преди да направите измерване на напрежението за по -точен резултат.
Броене на кулом
Друг метод е броенето на кулоните. Тази техника включва измерване на количеството заряд, което е влязло и извън батерията. Куломният брояч следи с течение на батерията, който тече през батерията. Интегрирайки тока (AMP) по отношение на времето (часовете), можете да изчислите количеството заряд (усилвател - часове), което е използвано или добавено към батерията.
За да използвате Coulomb Counting, се нуждаете от устройство, наречено Coulomb Counter или система за управление на батерията (BMS), което има възможности за броене на Coulomb. Тези устройства обикновено са по -точни, отколкото просто измерване на напрежението, особено когато става въпрос за проследяване на SOC през множество цикли на зареждане - изпускане.
Въпреки това, броенето на Coulomb също има своите ограничения. Точността може да бъде повлияна от фактори като текущи грешки в измерването и самостоятелно изхвърляне на батерията. С течение на времето тези грешки могат да се натрупат, което води до неточни показания на SOC.
Импедансна спектроскопия
Импедансната спектроскопия е по -усъвършенстван метод за измерване на SOC на батерията. Тя включва прилагане на малък променлив сигнал към батерията и измерване на импеданса (комбинация от съпротивление, капацитет и индуктивност) при различни честоти.
Импедансът на батерията се променя, докато SOC се променя. Анализирайки спектъра на импеданса, можете да получите оценка на SOC. Този метод е доста точен и може също да предостави информация за здравето на батерията.
Но недостатъкът е, че той изисква специализирано оборудване и анализът на спектъра на импеданса може да бъде сложен. Това не е нещо, което средният потребител може лесно да направи у дома.
Използване на система за управление на батерията (BMS)
Повечето от нашите 3S батерии се предлагат с изграден - в BMS. BMS е умно устройство, което следи и управлява батерията. Той може да измери напрежението на всяка клетка, да балансира клетките, за да се гарантира, че те се зареждат и изхвърлят равномерно и предоставят оценка на SOC.
BMS използва комбинация от методи, като измерване на напрежението и броене на Coulomb, за да се изчисли SOC. Освен това има функции за безопасност като Over - заряд и над - защита от изпускане, което спомага за удължаване на живота на батерията.
Когато използвате батерия с BMS, обикновено можете да получите информацията за SOC от дисплей на BMS или чрез връзка с устройство като смартфон или контролер на дронове.
Температурни съображения
Температурата играе голяма роля в производителността и SOC измерването на 3S батерия. При ниски температури капацитетът на батерията намалява и вътрешното му съпротивление се увеличава. Това означава, че напрежението може да спадне по -бързо, което създава фалшиво впечатление за по -нисък SOC.
От друга страна, при високи температури батерията може да изпита увеличен самостоятелен разряд и може да има по -кратък живот. Така че, когато измервате SOC, е важно да се вземат предвид температурата. Ако е възможно, опитайте се да измерите SOC при умерена температура (около 20 - 25 ° C) за най -точните резултати.
Защо измерването на SOC е важно
Познаването на SOC на вашата 3S батерия е от решаващо значение по няколко причини. Ако използвате батерията в дрон, например, трябва да знаете колко енергия е останала, така че да можете да планирате полета си и да избегнете срив поради мъртва батерия. В други приложения, като преносими банки за захранване, ви помага да знаете кога да презаредите батерията, за да поддържате устройствата си да работят.
Освен това помага при поддръжката на батерията. Следете SOC, можете да избягвате над - зареждане и над - да изхвърляте батерията, което може да повреди батерията и да намали живота му.
Заключение
Измерването на състоянието на заряд на 3S батерия може да се извърши по няколко начина, всеки със собствени плюсове и минуси. Измерването на напрежението е просто, но не винаги точно. Броенето на кулоните е по -прецизно, но може да има кумулативни грешки. Импедансната спектроскопия е точна, но изисква специализирано оборудване. И използването на BMS е удобен и надежден начин да получите оценка на SOC.

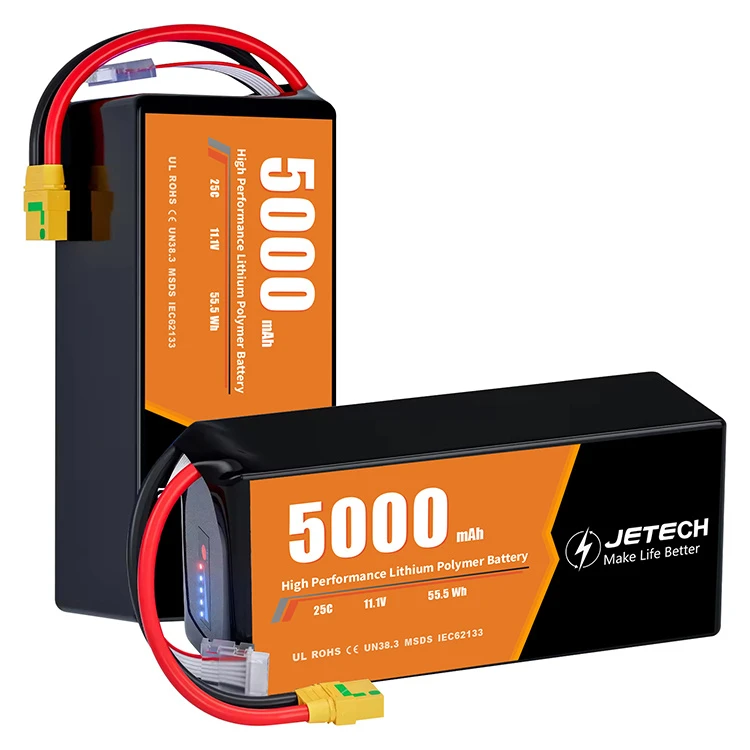

Ако сте на пазара за висококачествени 3S батерии, ние ви покрихме с нашите11.1v 10000mah липо батерия,11.1V 6000mAh Lipo Batteryи11.1V 5000mAh Lipo Battery. Ако имате въпроси относно нашите продукти или се нуждаете от помощ при измерването на SOC на нашите батерии, не се колебайте да се свържете с нас за дискусия за обществени поръчки.
ЛИТЕРАТУРА
- Linden, D., & Reddy, TB (2002). Наръчник на батериите. McGraw - Hill.
- Chen, Z., & Evans, DJ (2006). „Определяне на състоянието на литий - йонни батерии с помощта на спектроскопия на импедансен променлив ток“. Списание за източници на енергия.
